Новая блокировка дифференциала ДКС
ДКС — дифференциал Красикова самоблокирующийся.
Самоблокирующийся дифференциал транспортного средства, состоящий из цилиндрического корпуса с установленными в нём соосно двумя полуосевыми элементами, разделёнными перегородкой, отличающийся тем, что в перегородке размещены одна или более, замкнутая цепочка из шариков, кинематически связанная с полуосевыми элементами.

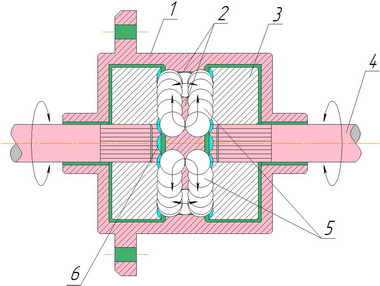

Сущность изобретения поясняется чертежами:
- Цилиндрический корпус
- Разделительная шайба — перегородка
- Полуосевой элемент
- Полуось автомобиля
- Замкнутая цепочка шариков
- Углубления (лунки) в полуосевых элементах
Стрелки на чертеже показывают перемещения шариков 5.

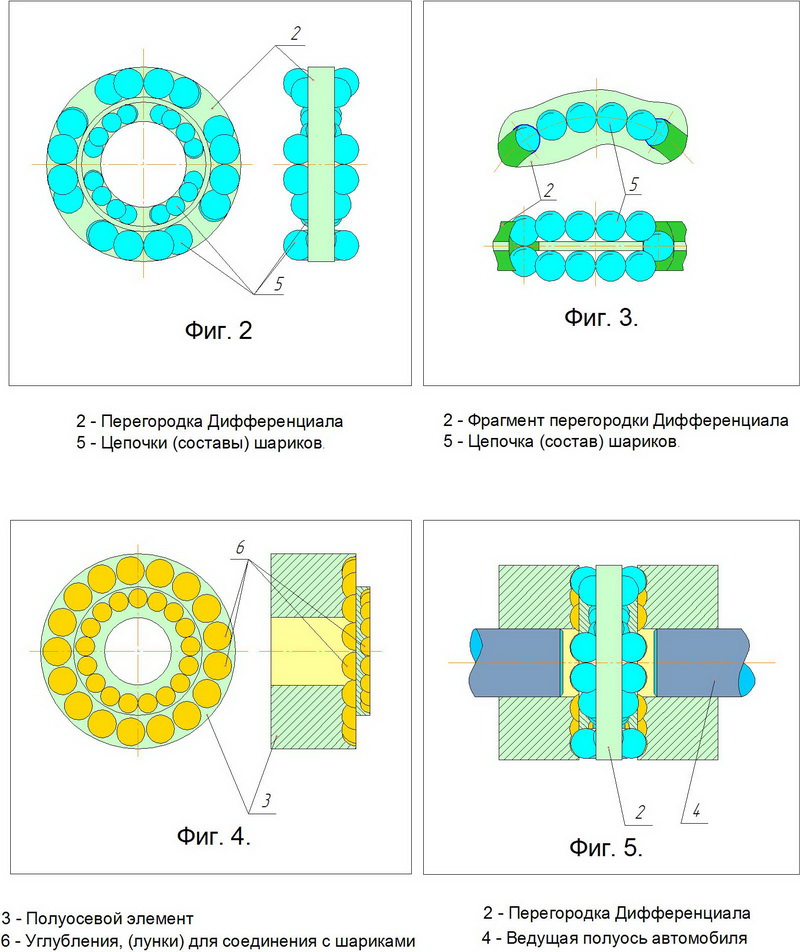

Дополнительные чертежи, поясняющие работу дифференциала.
Самоблок ДКС работает следующим образом:
При прямолинейном движении транспортного средства, вращение от ведущего корпуса 1, через перегородку 2, с размещёнными в ней шариками 5, частично входящими в углубления (лунки) полуосевых элементов 3, связанных шлицевым соединением с полуосями 4, передаётся на колёса транспортного средства, обеспечивая им равную угловую скорость.
При повороте автомобиля или попадании одного из ведущих колес транспортного средства на неровности дороги (ямка или бугор), колеса, а следовательно и полуоси 4, с полуосевыми элементами 3, стремятся вращаться с разными угловыми скоростями, перемещая цепочку шариков 5, по овальному каналу, выполненному в теле перегородки 2, не препятствуя повороту транспортного средства.
При попадании, какого-либо ведущего колеса на скользкий участок дороги, происходит резкое снижение его сцепления с дорогой, шарики в замкнутом канале, прекращают перемещение, дифференциал блокируется и автоматически переключает мощность на то колесо, у которого сцепление с дорогой лучше. Автомобиль продолжает движение без пробуксовывания и юза.
